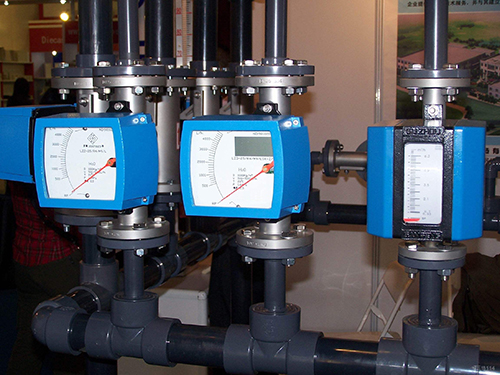

金屬轉子流量計,是變面積式流量計的一種 , 在一根由下向上擴大的垂直錐管中 , 圓形橫截面的浮子的重力是由液體動力承受的 , 浮子可以在錐管內自由地上升和下降。在流速和浮力作用下上下運動，與浮子重量平衡后，通過磁耦合傳到刻度盤指示流量。一般分為玻璃和金屬轉子流量計。金屬轉子流量計是工業上*常用的，對于小管徑腐蝕性介質通常用玻璃材質，由于玻璃材質的本身易碎性，關鍵的控制點也有用全鈦材等貴重金屬為材質的轉子流量計。主要用于：石油、化工、發電、制藥、食品、水處理等復雜，惡劣環境條件，及各種介質條件的流量測量過程中。

金屬轉子流量計安裝要求

1、安裝前，應將流量計運輸保護用的頂桿、填充物、皮筋等取出，使浮子改變一定的位置，檢查轉換器動作狀態，認為不正常時，應進行調整。



2、流量計應垂直安裝在無振動的管道上，要保證測量管傾斜度小于5°，且應加裝旁路，便于維護和清洗而不影響生產。



3、流量計安裝時應用水平儀嚴格校準，且組裝時不應受應力，垂直安裝型轉子流量計介質流向?yàn)樽韵露?，水平安裝型轉子流量計介質流向應與其標示方向一致。為方便使用和拆檢，一般要求安裝閥組。



4、遠傳型金屬轉子流量計其遠傳部分是靠磁性與轉子耦合的，若介質中含有易被磁性物質吸附的小顆粒，則轉子易被磨損和卡塞，造成測量不準或無法測量，解決的辦法是在前面加裝磁過濾器。



5、在流量計上游應安裝閥門，在下游5~10倍儀表口徑處安裝流量調節閥。



6、儀表無嚴格上游直管段長度要求，但也有制造廠要求安裝流量計的位置應保證入口有≥5DN的直管段，出口不≤250mm的直管段或者（2-5）D長度，實際上必要性不大。
