渦街蒸汽流量計,飽和蒸汽流量計廠家

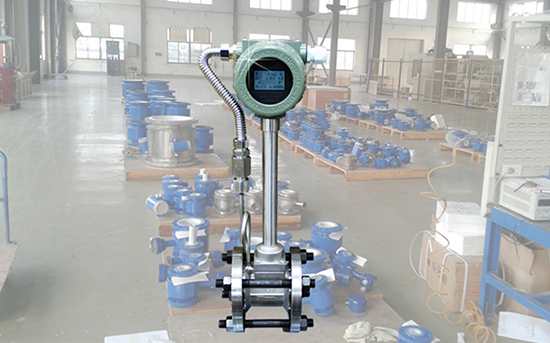

渦街蒸汽流量計概述
根據渦街流量計的結構特點，分類為一體式渦街流量計和分體式渦街流量計兩種。法蘭卡裝渦街流量計。
一體式渦街流量計是集流量傳感器、溫度傳感器、壓力傳感器和顯示儀于一體的渦街流量計，具有智能溫度、壓力補償功能，自帶3.6V高能電池或24VDC（通常在需要脈沖信號輸出、二線制4～20mADC輸出或RS485通訊時采用）供電，就地液晶顯示介質溫度（℃）、工作壓力（MPa）、瞬時標況體積流量（m3/h）和累計標況體積流量（m3）。
分體式渦街流量計由流量傳感器、溫度傳感器、壓力傳感器和智能流量顯示積算儀四部分組成，具有智能溫度、壓力補償功能，由智能流量顯示積算儀遠程顯示介質溫度（℃）、工作壓力（MPa）、瞬時標況體積流量（m3/h）和累計標況體積流量（m3）。
當只要求測量工況體積流量時（我們將其定義為簡配型，通常適用于介質溫度和工作壓力基本恒定的場合），無論是一體式還是分體式，均不具有智能溫度、壓力補償功能，也無溫度傳感器和壓力傳感器的配置，此時只顯示瞬時工況體積流量（m3/h）和累計工況體積流量（m3）。

渦街蒸汽流量計產品特點
1.測量介質： 氣體、液體、蒸氣；
2.口徑規格 法蘭卡裝式口徑選擇 25,32,50,80,100；
3.法蘭連接式口徑選擇 100,150,200；
4.流量測量范圍 正常測量流速范圍 雷諾數1.5×104～4×106；氣體5～50m/s; 液體0.5～7m/s；
正常測量流量范圍 液體、氣體流量測量范圍見表2； 蒸氣流量范圍見表3
5.測量精度 1.0級 1.5級；
6.被測介質溫度:常溫–25℃～100℃；
7.高溫–25℃～150℃ -25℃～250℃；
8.輸出信號 脈沖電壓輸出信號 高電平8～10V 低電平0.7～1.3V；
9.脈沖占空比約50%,傳輸距離為100m；
10.脈沖電流遠傳信號 4～20 mA,傳輸距離為1000m；
11.儀表使用環境 溫度:-25℃～+55℃ 濕度:5～90% RH50℃；
12.材質 不銹鋼, 鋁合金；
13.電源 DC24V或鋰電池3.6V；
14.防爆等級 本安型iaIIbT3-T6；
15.防護等級 IP65。

渦街蒸汽流量計產品型譜
型號 口徑 流量范圍m³/h
液體 氣體 飽和蒸汽
LU-25 DN25 1~10 25~60 10~85
LU-32 DN32 1.5~18 15~150 14~140
LU-40 DN40 2.2~27 22.6~150 22~220
LU-50 DN50 4~55 35~350 35~350
LU-65 DN65 14~200 60~600 60~600
LU-80 DN80 9~135 90~900 86~860
LU-100 DN100 14~200 140~1400 135~1350
LU-125 DN125 12~360 220~2200 210~2100
LU-150 DN150 30~450 350~3500 300~3000
LU-200 DN200 56~800 550~5500 550~5500
LU-250 DN250 45~1500 900~9000 850~8500
LU-300 DN300 65~2000 1360~13600 1250~12500
  代號 功能1
N 無溫壓補償
Y 有溫壓補償
  代號 輸出型號
F1 4-20mA輸出（二線制）
F2 4-20mA輸出（三線制）
F3 RS485通訊接口
  代號 被測介質
J1 液體
J2 氣體
J3 蒸汽
  代號 連接方式
L1 法蘭卡裝式
L2 法蘭連接式
  代號 功能2
E1 1.0級（適用于液體）
E2 1.5級
  T1 常溫
T2 高溫
T3 蒸汽
  P1 1.6MPa
P2 2.5MPa
P3 4.0MPa
  D1 內部3.6V供電（不帶輸出）
D2 DC24V供電
  B1 不銹鋼（法蘭材質）
B2 碳鋼（法蘭材質）

渦街蒸汽流量計分類

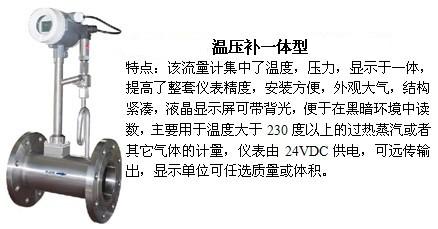

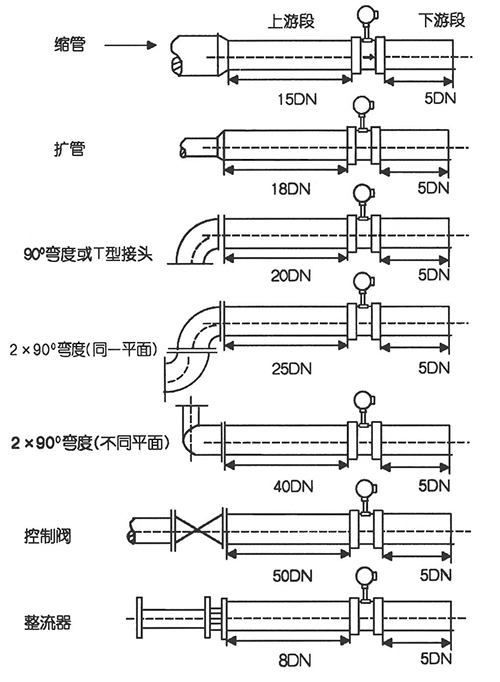

渦街蒸汽流量計的安裝要求（D為管道的直徑）
管道情況 上游 下游
同心收縮管 全開閘閥 15D 5D
90℃直角彎頭 20D 5D
同平面二個90℃彎頭 25D 5D
半開閘閥 調節閥 50D 5D
不同平面二個90℃彎頭 40D 5D
帶整流管束 12D 5D
安裝條件
1、工作條件
傳感器可在2下正常連續工作
2、環境條件
2.1環境溫度：-40～+55℃ （非防爆場所）
2.2環境濕度：≤85％（相對濕度）
2.3大氣壓力：86～106Kpa
3、安裝指南：
a)傳感器安裝在管道上的位置一定要選振動小的地方，振動加速度不能大于0.2g，如大于需要采取減震措施。

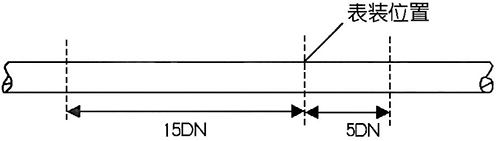

b)傳感器的上游側和下游側必須有足夠的直管段見示意圖。

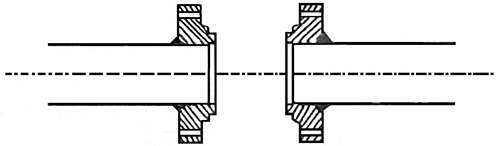

c)對于卡裝連接儀表，法蘭焊后必須保證法蘭的端面與管道垂直，內表面光滑，見圖。

d)傳感器可水平、垂直或傾斜安裝在直管上，當垂直安裝測液體時，液體必須由下而上流動。
e)當在渦街流量傳感器同壓力傳感器和溫度傳感器組成測量系統時，其壓力、溫度測量點的位置如圖。

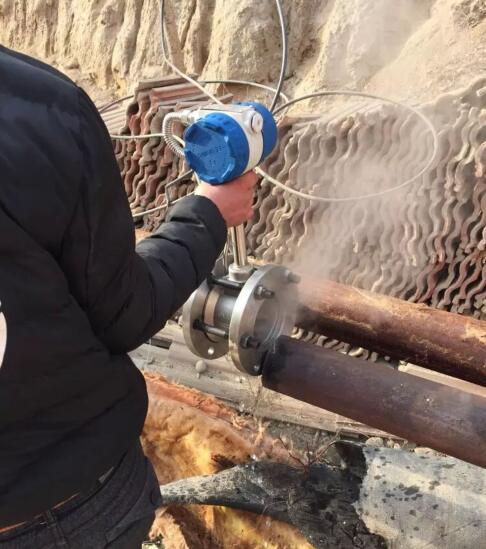

f)渦街流量傳感器安裝步驟可參考方法A或方法B（以法蘭卡裝型為例）：
方法A：

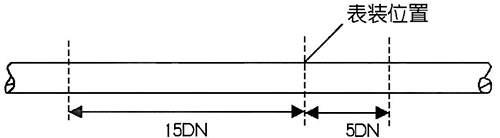

Ⅰ選定安裝位置，并取前15DN，后5DN直管段割下。

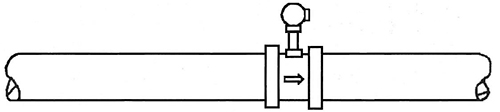

Ⅱ在選表位置焊上兩片法蘭，并將傳感器裝好。

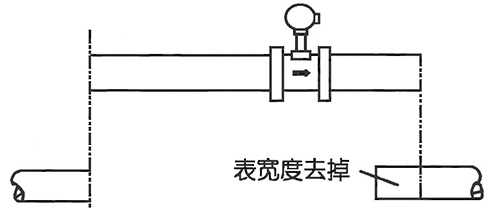

Ⅲ去掉原管多出的直管（即表體寬度）。

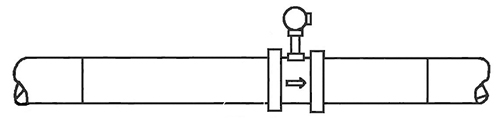

Ⅳ將傳感器的前后直管段焊到原工藝管道上。

方法B：
Ⅰ考慮前15DN，后5DN選定裝表位置。

Ⅱ取下表體寬度的一段管，焊上兩片法蘭連接孔同心，將傳感器螺栓緊固好。


渦街蒸汽流量計參數
1、口徑：DN15～DN3000mm
2、公稱壓力：0.6～42MPa
3、工況溫度：-180～+500℃
4、精度：±1.5%FS
5、輸出信號：4～20mA二線制；脈沖0～1000HZ；RS232/RS485(或按用戶要求協商提供)
6、防護等級：IP65 IP67
7、防爆標志：本安型ExiallCT4；隔爆型ExdllCT4
8、執行標準：企標Q/BET05-06
9、表頭顯示：累積流量；瞬時流量；工況溫度；工況壓力（溫壓補償式才有）；棒狀滿量程百分比；故障自檢
10、公稱通徑：卡裝式：DN10～DN300； 插入式：DN350～DN1000； 法蘭式：DN10～DN3000

渦街蒸汽流量計流量范圍
口徑 液體測量范圍（m3/h） 輸出頻率（Hz） 氣體測量范圍（m3/h） 輸出頻率（Hz）
DN25 1～12 - 10～100 -
DN32 1.5～23 - 15～150 -
DN40 2.4～32 - 23～230 -
DN50 4～50 - 35～350 -
DN80 10～130 - 90～900 -
DN100 20～200 - 140～1400 -
DN150 31～310 - 300～3000 -
DN200 45～450 - 550～5500 -
DN250 80～800 - 880～8800 -
DN300 150～150 - 1300～13000 -
（DN300） 100～1500 5.5～87 1560～15600 85～880
（DN400） 180～3000 5.6～87 2750～27500 85～880
（DN500） 300～4500 5.6～88 4300～43000 85～880
（DN600） 450～6500 5.7～89 6100～61000 85～880
（DN800） 750～10000 5.6～88 11000～110000 85～880
（DN1000） 1200～17000 5.8～88 17000～170000 85～880

常用氣體介質的標準狀態密度（0℃，絕壓P=0.1MPa）
氣體名稱 密度(kg/m3) 氣體名稱 密度(kg/m3)
空氣(干) 1.2928 乙炔 1.1717
氮氣 1.2506 乙烯 1.2604
氧氣 1.4289 丙烯 1.9140
氬氣 1.7840 甲烷 0.7167
氖氣 0.9000 乙烷 1.3567
氨氣 0.7710 丙烷 2.0050
氫氣 0.08988 丁烷 2.7030
一氧化碳 1.97704 天然氣 0.8280
二氧化碳 1.3401 煤制氣 0.8020
